DarKo-Hubschwingenanlagen 300mm

DK-HS300_v2

DK-HS300

Abstellhöhen:

1020 / 1120 / 1220 / 1320

Behälterlängen:

C715 / C745 / C782

Bauhöhe:

125 mm

Hubweg:

300 mm

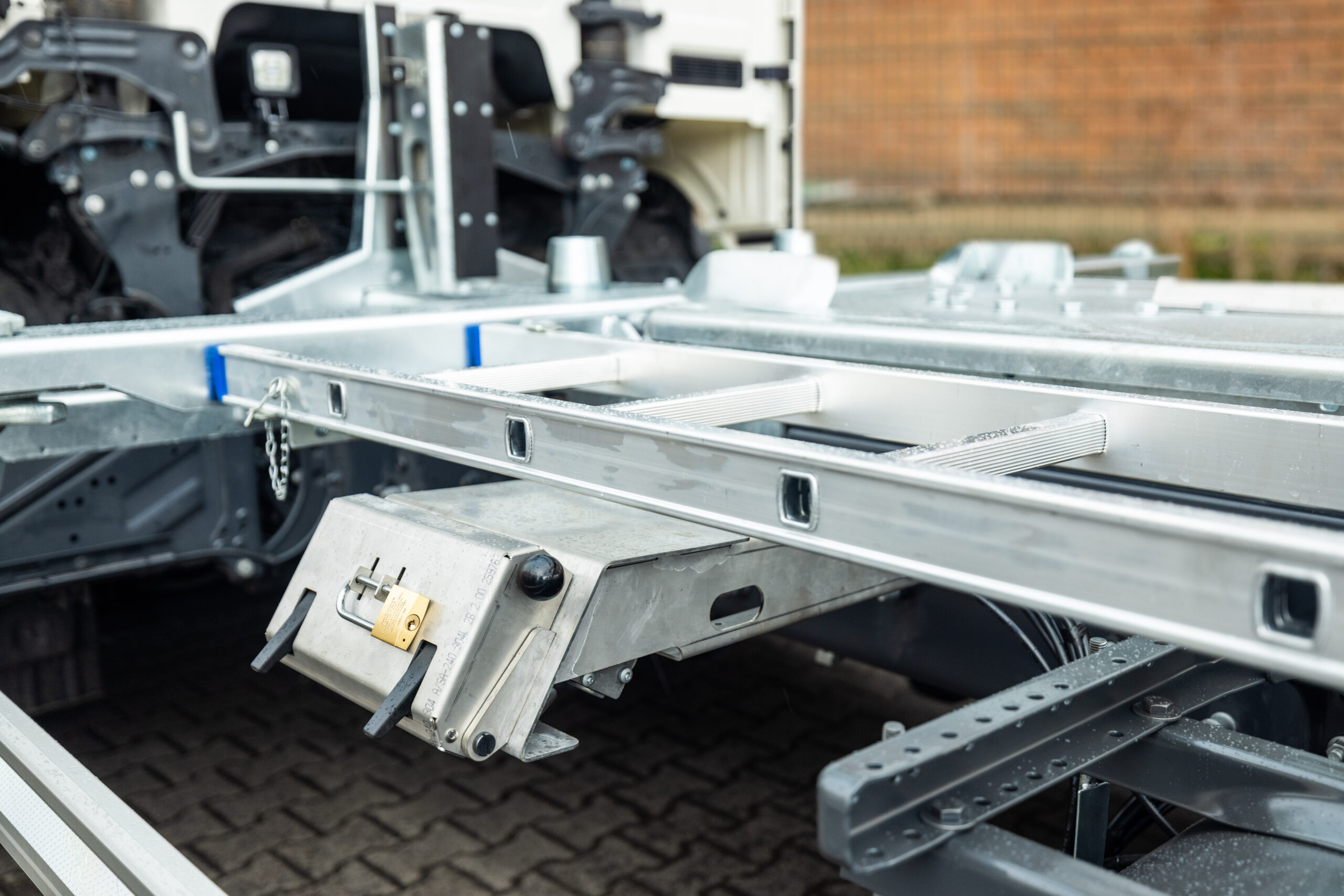

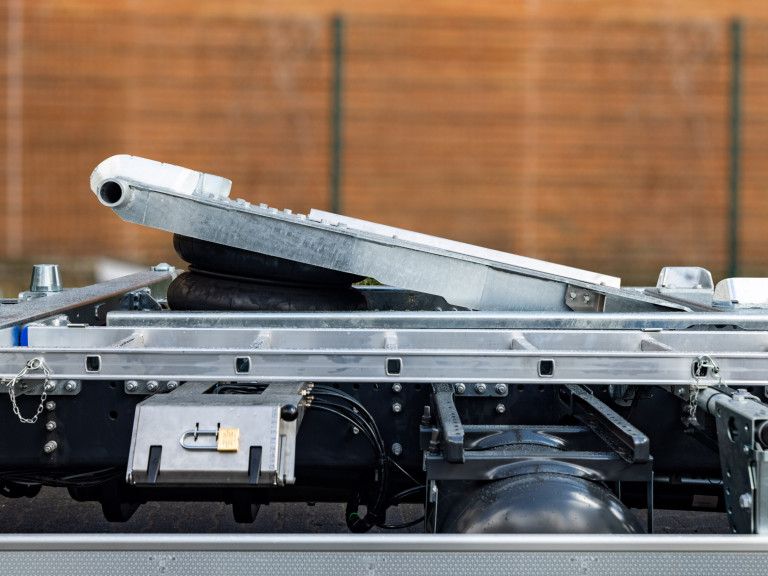

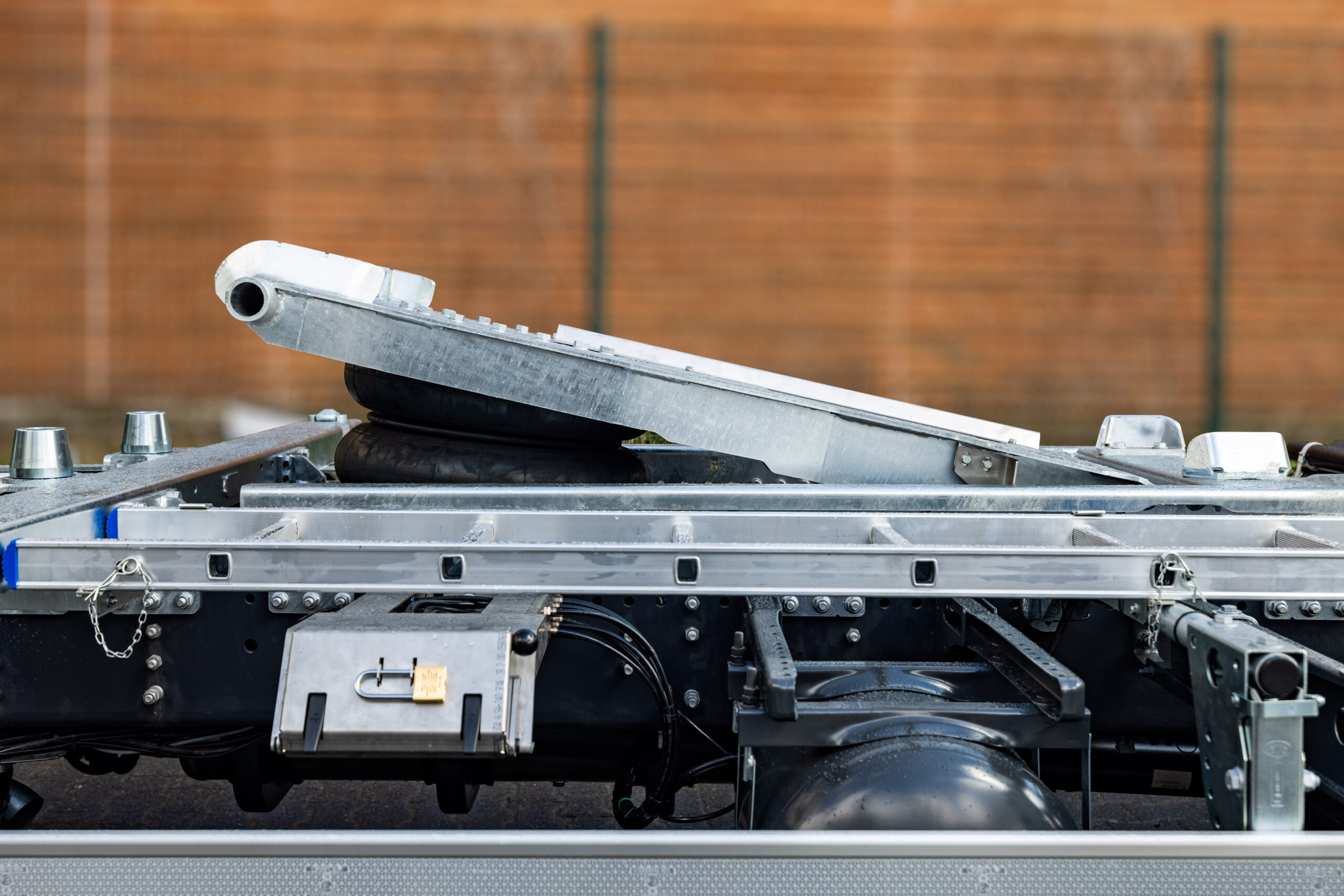

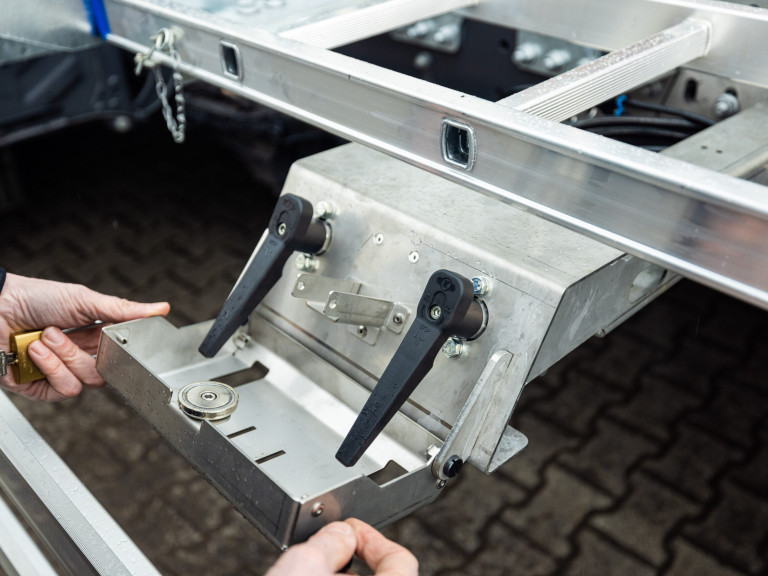

Die Wechselanlage mit Hubschwinge DK-HS300 ist eine flexible Fahrzeug-ausrüstung zur Aufnahme von Wechselbehältern in einem großen Abstellhöhenbereich. Die Behälter werden mit Hilfe einer pneumatischen Hubeinrichtung angehoben und nach dem Einklappen der Stützbeine auf einer immer gleichen Fahrhöhe aufgenommen. Durch die ebene Unterseite der Schwingeneinheiten können diese beliebig auf jedem Fahrgestell positioniert werden. Zur Befestigung werden fahrgestellspezifische Konsolen mitgeliefert. Die Pneumatikausstattung ist bei Anlieferung bereits komplett im Hubschwingenmodul montiert, eingestellt und getestet. Die Steuerkonsole der Anlage wird seitlich am Fahrgestell oder am Schwingenrahmen montiert und mit jeweils zwei Schläuchen mit den Hubschwingen verbunden. Hierfür sind an beiden Einheiten Steckanschlüsse vorgesehen. Die Steuerkonsole wird fahrzeugseitig über einen Steckanschluss mit Druckluft versorgt.

Die neu konstruierte Hubschwinge zeichnet sich durch eine sehr hohe Verwindungssteifigkeit aus, was besonders bei einseitig beladenen Brücken von sehr großem Vorteil ist.

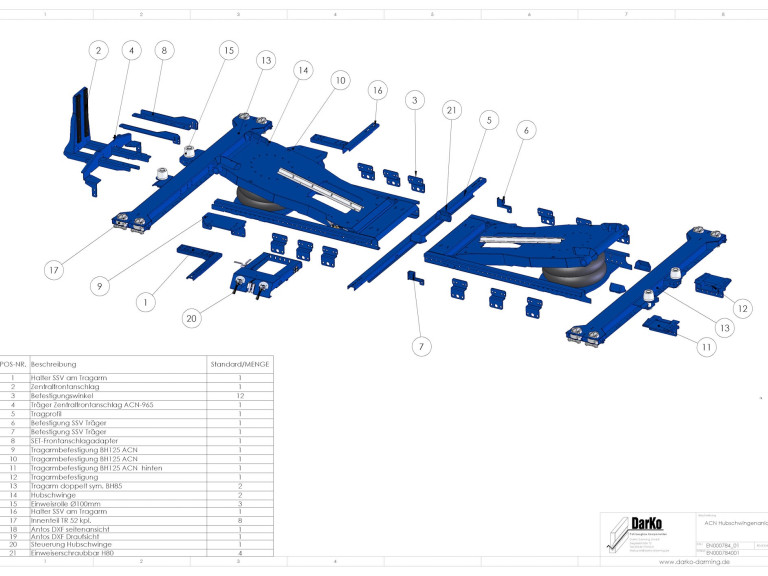

Details zur Hubschwingenanlage

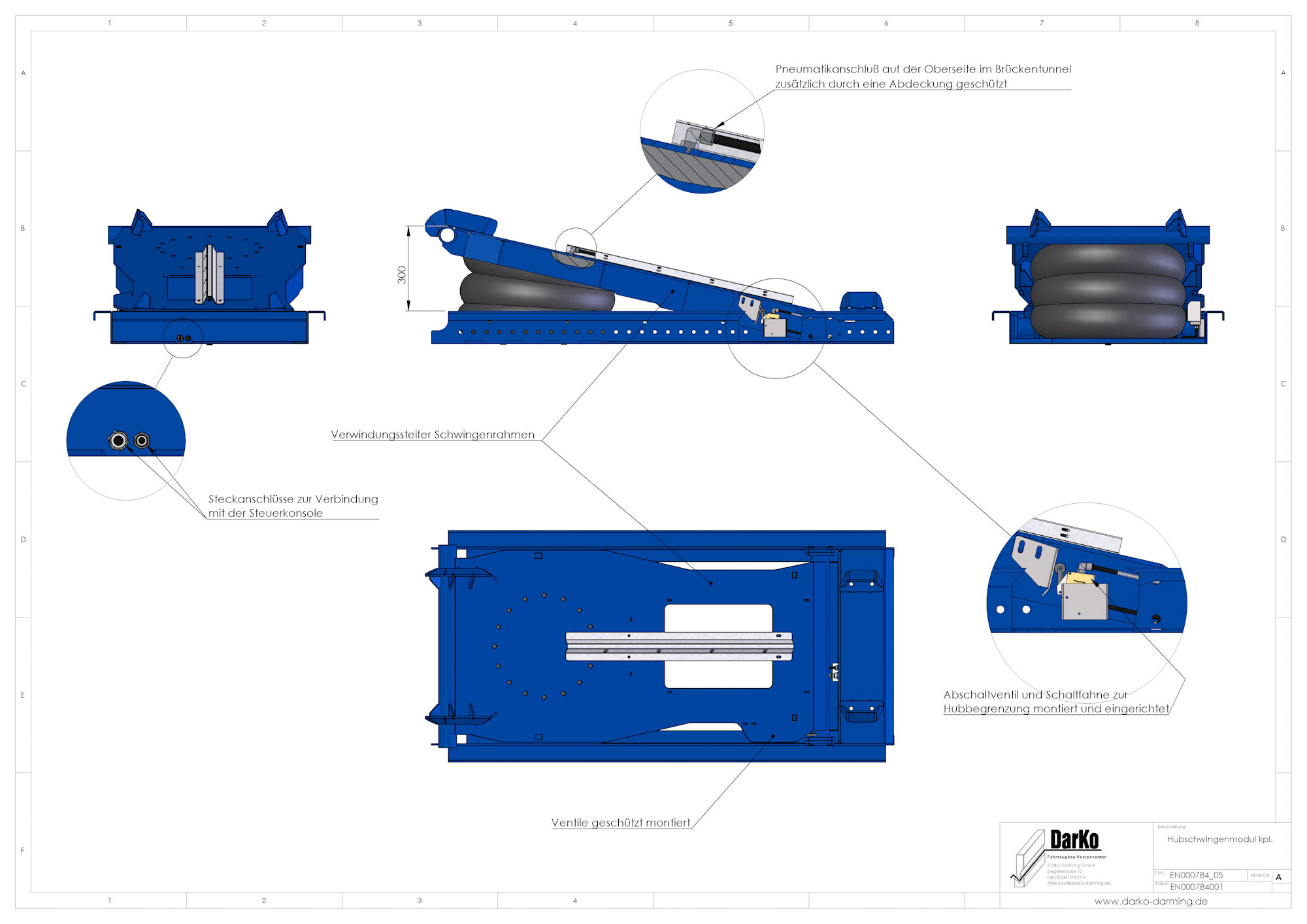

Werfen Sie einen Blick auf unsere Zeichnungen mit weiteren Details zur Hubschwingenanlage
